FT-R5055的操作面板如下圖。

1.顯示版：在操作狀態下會顯示出所有

工作狀態和錯誤信息。

2.菜單鍵：按此鍵能夠進入控制菜單。

3.連線信號燈：此燈亮時表示可以接

收RIP傳輸?shù)奈募��?/p>

4.上片信號燈：此燈亮時表示軟片已經

上到了等待曝光位置。

5.終止鍵：停止曝光或傳送功能。

6.選擇鍵：按此兩鍵中任意一鍵選擇所

用功能。

7.輸入鍵：此鍵用于輸入數據或消除錯

誤信息。

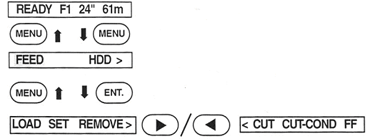

一般開機后或按菜單鍵會出現下面菜單。

FEED為上片菜單，按輸入鍵，菜單如下。

LOAD為上片，選擇此項可將軟片上到準備曝光的位置。SET也是上片，在選擇此項功能后，軟片會先裁掉8英寸送入沖片機或是收片盒，然后再將剩下的片子上到曝光位置。此項功能主要用于更換軟片時，將走光的部分去掉。REMOVE為收片，是將軟片退回到可重新上片的位置。CUT為裁片，將軟片需要裁切的部分裁掉送入沖片機或收片夾中。一般FT-R5055照排機在發排過程中，可以自動裁片，當最后一張曝光的軟片不足自動裁切長度（在保證套準精度的情況下，此長度為1.2mm)時，需要操作人員手動裁片。CUT-COND可以設定裁片前向沖片機或收片夾送出一定長度的片子。FF為向沖片機或收片夾送片子，一般按此項即開始送片子，直到按終止鍵停止才結束這項工作。

HDD為整理硬盤內數據功能，按輸入鍵進入，菜單如下。現在新的FT-R5055已經不再使用硬盤，而改用內存了，因此在新機器上，此項已經沒有作用了。

OUT是將硬盤中接收到的還沒有曝光的數據曝光。CLR為清除硬盤中所有的數據。

使用選擇鍵移至下邊的菜單，見下圖。

FILM為軟片設定，按輸入鍵進入后，見下面的菜單。

MF.1表示供片夾的編號，這個編號由貼于供片夾側面的標識決定，不能夠在菜單中修改。在供片夾側面粘貼標識時需要注意，要選擇MF1-3,此為軟片模式，軟片會經過前后兩個緩沖區，保證套準精度；選擇MP1-3(相紙模式）、MD1-3(銀鹽版模式）時，材料不經過兩個緩沖區，不能夠保證套準精度。F1為軟片的參數種類，可以將不同軟片的光值存在不同的參數種類中，更換軟片時，只要改變參數種類即可調出其中的光值使用，不需重新調整光值。每個供片夾編號中只能存儲三組參數。在參數種類后面的數值表示所用軟片的寬度，這一數值需要用戶根據實際所上軟片的寬度進行修改，機器不能自動檢測。60M表示現在剩軟片的長度，在每次更換軟片后，這一長度也需要用戶己修改。

SPC表示所出文件間的間隙，按輸入鍵出現下面的菜單。

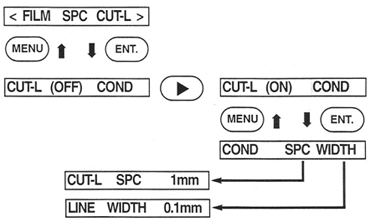

AUTOSPACE是指兩個文件之間的空隙有多少，用戶可以自行修改，但數值范圍為10-99mm,不可以設為0,即為省片子，兩文件間沒有空隙是不行的。CUT-L為裁切線，按輸入鍵可出現下面的菜單。

裁切線一項打開后，在輸出的兩個文件間會出現一條黑線，這是為了便于用戶裁切片子，但一般這項不用打開將OFF改為ON打開此項后出現的菜單中，SPC表示裁切線到文件邊緣的距離，數值調整范圍為1-99mm,WIDTH表示裁切線的寬度，可以設為0.1-3.0mm。這樣，每個文件的光長變?yōu)椋喉撁娉叽纾ò�括頁面信息�?頁面間設定空間+裁切線空間+裁切線寬度。使用選擇鍵移至下邊的菜單，見下圖。

LASER表示激光值。在FT-R5055照排機的使用中，激光值的測定和調整是十分重要的。按輸入鍵可出現下面的菜單。

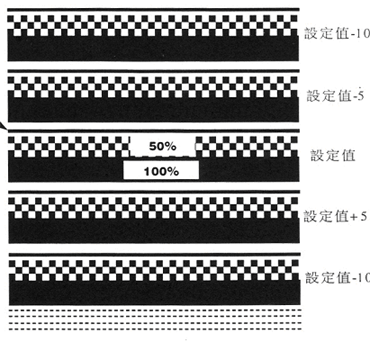

以1200dpi精度為例，LASER(12,100)表示精度為1200dpi時的光值為100,需要修改精度，只需將光標移至12處，使用選擇鍵更改即可，光值的修改也是如此。選擇好合適的光值后，將光標移至EXP處，曝光出軟片測試條，然后使用密度計測量。曝光出的軟片測試條見下圖。

曝光后一共會出七組曝光測試條（圖中只顯示出五組）,中間一組即從上邊數第四組（圖中從上數第三組）為當前光值下的曝光測試條，從這組依次往上為當前的光值-5、-10、-15的曝光測試條，從這組依往下為當前的光值+5、+10、+15的曝光測試條。每組曝光測試條包括實地（100%)的情況、50%的情況等。在軟片最下方的線條表示軟片所出的精度，一條線代表1000dpi,兩條線代表1200dpi,三條線代表1500dpi,四條線代表1800dpi,五條線代表2400dpi,六條線代表3000dpi。測試條的用法是，先測量實地密度，一般膠印要求實地密度4.0以上，報紙印刷要求實地密度3.4以上。如果幾組測試條中的實地密

度都達不到要求，就需要修改光值重新曝光出測試條。如果有一組能夠達到要求，則選擇這組光值輸入即可。如果有幾組長達到要求，需要測量50%地方的網點百分比，選擇最接近50%的那組光值輸入即可。如：1200dpi時，光值設定為100出測試條，測量出從上往下數第六條滿足條件，則1200dpi時應該使用光值為110,將1200dpi的光值調整為110即可。在調整光值時應該注意幾點：一是做光值調整前，應該將沖片機的狀態穩定，如調整好顯影時間、溫度等；二是不同精度的光值不一定一樣，每種精度的光值要分別調整；三是不同品牌的軟片光值不同，在更換軟片時要進行調整；四是光值的范圍為40-300,當大于300時，照排機可能鏡頭需要擦拭，也可能激光頭有故障需要更換，建議聯系專業的維修人員。

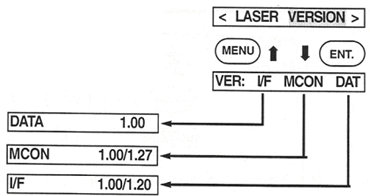

VERSION為查詢控制版的版本，按輸入鍵可出現下面的菜單。

I/F指SCSI控制版的版本號，MCON指主控制版的版本號，DAT指本機的操作參數。版本號只能查看不能修改。使用選擇鍵移至下邊的菜單，見下圖。

SCSI-ID是指本機的SCSI號，按輸入鍵可出現下面的菜單。

網屏照排機出廠時的SCSID號均為6,如果與其它外設沒有沖突，建議不要更改。需要修改時，只需將數值改為想要的數值即可。

最后一項BUZZER為控制聲音，當它處于ON的狀態時，按動控制面板上的按鈕，機器會發出“Beeps"的聲音。
